Pic 语言:画示意图的又一利器

最后更新日期:2011-06-04

  最近读编程珠玑II ,其中介绍了 pic 这个 DSL 。于是试用了一下,感觉非常好。简而言之,pic 就是一门画示意图的语言,类似于 PostScript 或者 LOGO ,但比它们更面向问题。

  我使用的是 dpic ,支持输出 svg 。

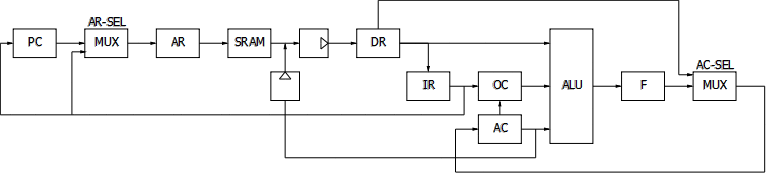

  先有图有真相,以下是用 pic 画的电路图:

  pic 支持以下基本图形(svg):

  上面的图形由以下源代码生成:

  一个 pic 文件必须以 .PS 开头、.PE 结尾。在 pic 中,任何时刻都有两个全局量:当前坐标、当前方向(上下左右)。

  move 表示移动画笔(改变当前坐标),up/down/left/right 可以改变当前方向。

画一般图形

对象名: (box/circle/ellipse) “对象上显示的文字” 属性表

  可用的属性有:

属性样例 解释
width .75
height .5
radius .5 半径(对 circle)
fill 1 填充密度(0-1)
color “yellow” 颜色(填充和边框)
shaded “green” 填充色
outline “black” 轮廓色
dotted 用点线画
dashed 用虚线画
at 位置 设置图形的中心点位置

  长度单位均为英寸。

移动/画线到相对位置

move/line/arrow [方向] [长度]

  方向可以是 up/down/left/right 。

移动/画线到绝对位置

move/line/arrow to 位置

line/arrow from 位置 to 位置

  位置可以用:对象名.e/w/s/n 表示对象的东南西北四边的中点。还可以用比如 .sw 表示西南角(South West),.c 表示中心。

  位置还可以用:

比例 <位置1, 位置2>

  表示两个位置中间的某个分点,样例:
